Заказчик

ОАО «ТНК-Нижневартовск»

Краткая характеристика объекта

Типовая блочная кустовая насосная Станция. насосы, маслосистема, датчики, задвижки.

Выполненные работы

• Разработка ПО
• Монтаж
• Пусконаладка

Основные характеристики программно-аппаратного комплекса

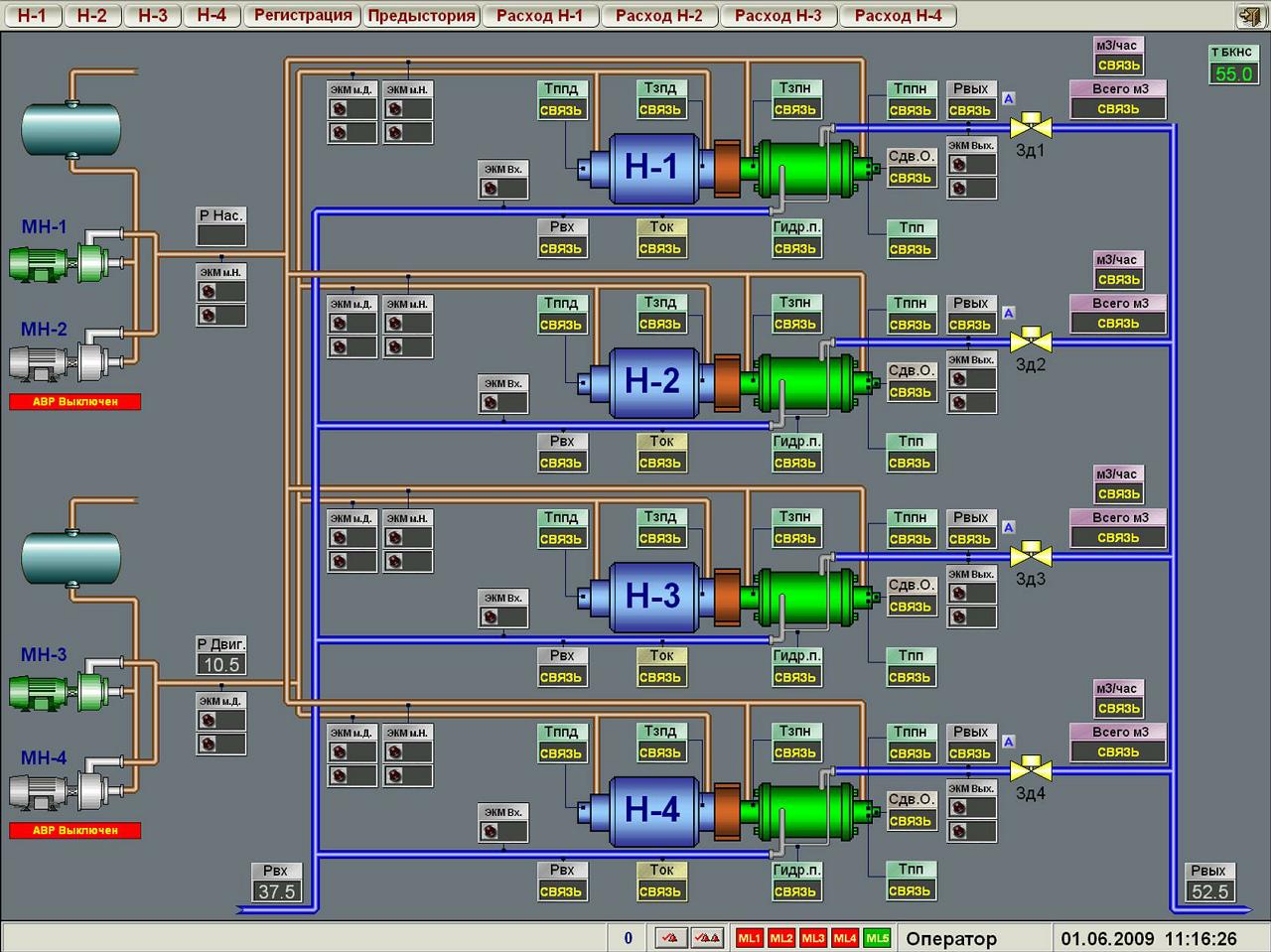

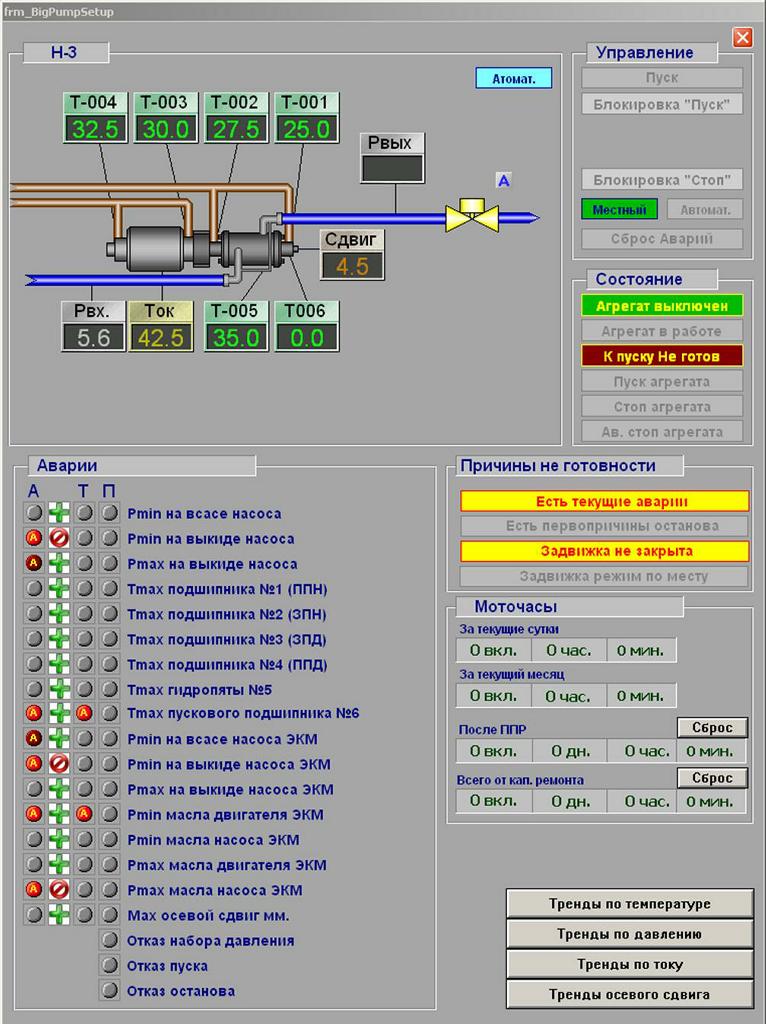

• АРМ оператора: SCADA-система Wonderware InTouch

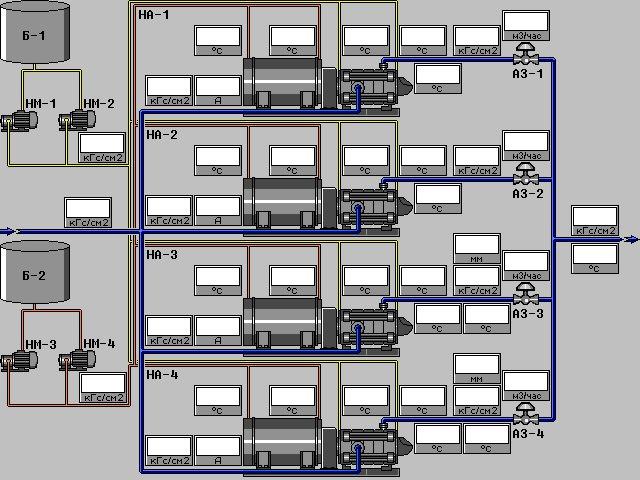

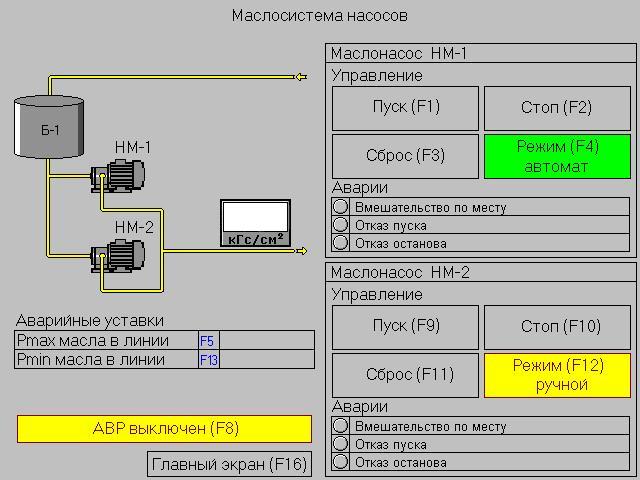

• Панель местного управления Allen-Bradley PV1000 в машинном зале
• Нижний уровень: Контроллеры Allen-Bradley MicroLogix ML-1500 (5шт)

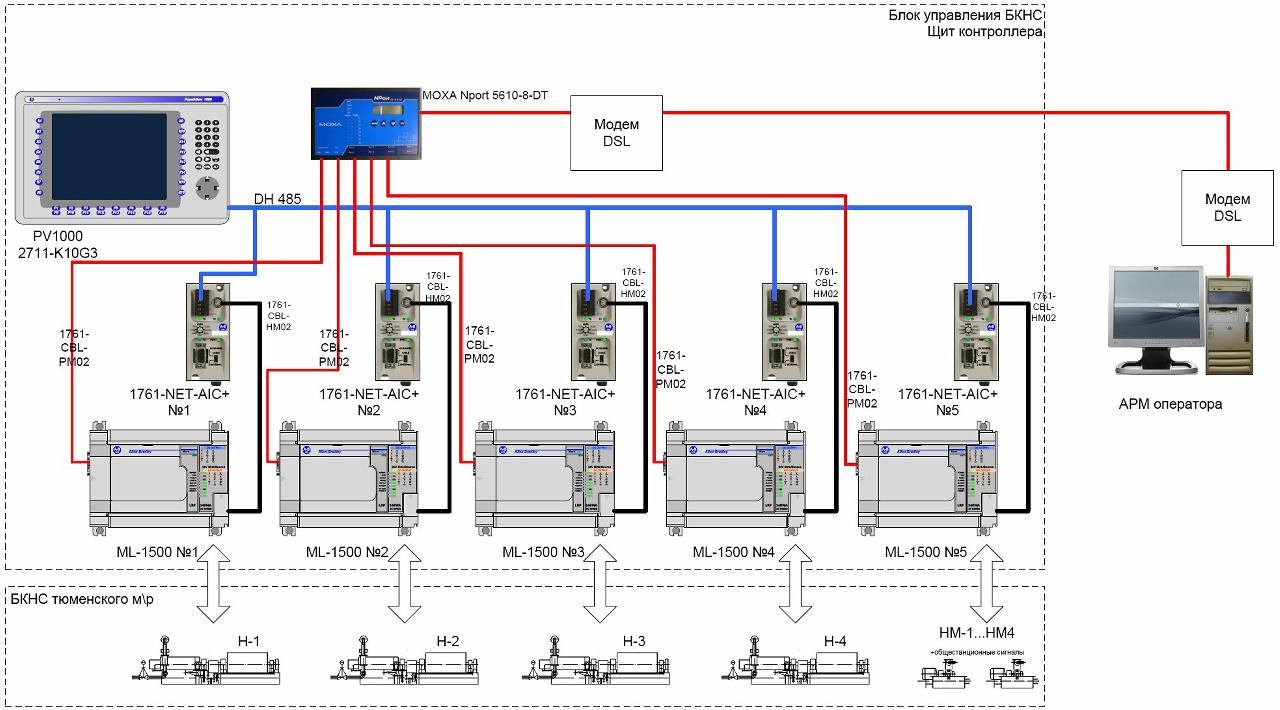

• Полевая шина: Ethernet для АРМ оператора, DH-485 для PanelView
• Количество аналоговых входов: 44 [8 : 8 : 10 : 10 : 8]
• Количество аналоговых выходов: 0
• Количество дискретных входов: 104 [22 : 22 : 22 : 22 : 16]
• Количество дискретных выходов: 36 [7 : 7 : 7 : 7 : 8]
• Объекты управления: электрозадвижки, насосы.
• Алгоритмы расчета: ПАЗ, моточасы, импульсный расход.

Особенности системы

• Связь с АРМ оператора через перобразователь Moxa NPort 5610-8-DT (Rs-232 -> Ethernet)
• Связь с PanelView PV1000 по DH-485 через преобразователи 1761-Net_AIC+
