Автоматизированная система коммерческого учета электроэнергии на П/С 35/6кВ «Мохтиковская» месторождения ОАО «Мохтикнефть»
20.12.2007 00:00

Заказчик

ОАО «Мохтикнефть»

Краткая характеристика объекта

  • Учет потребляемой и расходуемой Эл/энергии по 4-м вводам
  • Контроль состояния ячеек
  • Оперативный контроль потребления мощности в часы максимальной нагрузки по каждому вводу
  • Ведение базы данных информации по каждому счётчику электроэнергии
  • Обработка и хранения профиля нагрузки по каждому счетчику

Выполненные работы

  • Проектирование
  • Разработка ПО
  • Монтаж
  • Пусконаладка

Основные характеристики программно-аппаратного комплекса

  • Верхний уровень: SCADA-система RSViewSE
  • Нижний уровень: контроллеры Allen-Bradley ControlLogix
  • Полевая шина: Ethernet
  • Количество аналоговых входов: 32
  • Количество дискретных входов: 32
  • Алгоритмы: опрос счетчиков электроэнергии по линии связи RS-485.

Особенности системы

  • Счетчики электроэгнергии СЭТ-4ТМ
  • Песпроводная связь Canopy
  • Удаленный доступ к АСКУЭ через WEB-интерфейс
  • Ежедневное автоматическое формирование отчетов в формате Excel

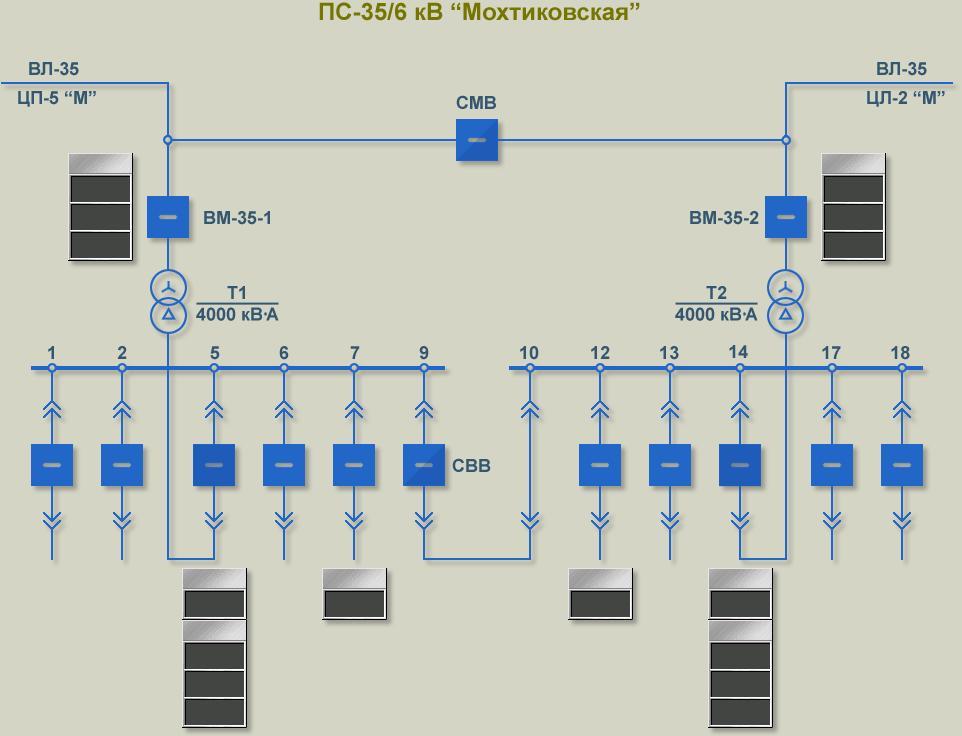

 Основная мнемосхема
