АСУТП Установки выделения жидких фракций из попутного нефтяного газа на КСП-9 Самотлорского месторождения
01.07.2008 00:00

Заказчик

ОАО «Самотлорнефтегаз»

Краткая характеристика объекта

Установка выделения жидких фракций из попутного нефтяного газа на КСП-9 Самотлорского месторождения. ПИД-регуляторы, АВО, загазованность, пожарная сигнализация, газосеператоры, частотное регулирование привода.

Выполненные работы

Разработка ПО

Основные характеристики программно-аппаратного комплекса

  • Верхний уровень: SCADA-система WonderWare InTouch
  • Нижний уровень: контроллеры Allen-Bradley ControlLogix
  • Полевая шина: ControlNet
  • Количество аналоговых входов: 51
  • Количество аналоговых выходов: 18
  • Количество дискретных входов: 106
  • Количество дискретных выходов: 89
  • Объекты управления: аналоговые клапана, дискретные клапана, вентиляторы, задвижки, частотные регуляторы, жалюзи.
  • Алгоритмы расчета: Моточасы, ПАЗ, предыстория смены технологических уставок.

Особенности системы

  • Связь с УВП-280А по RS-485
  • Связь с SMF300 Micro Motion по RS-485
  • Связь с ГСМ-03 по RS-485

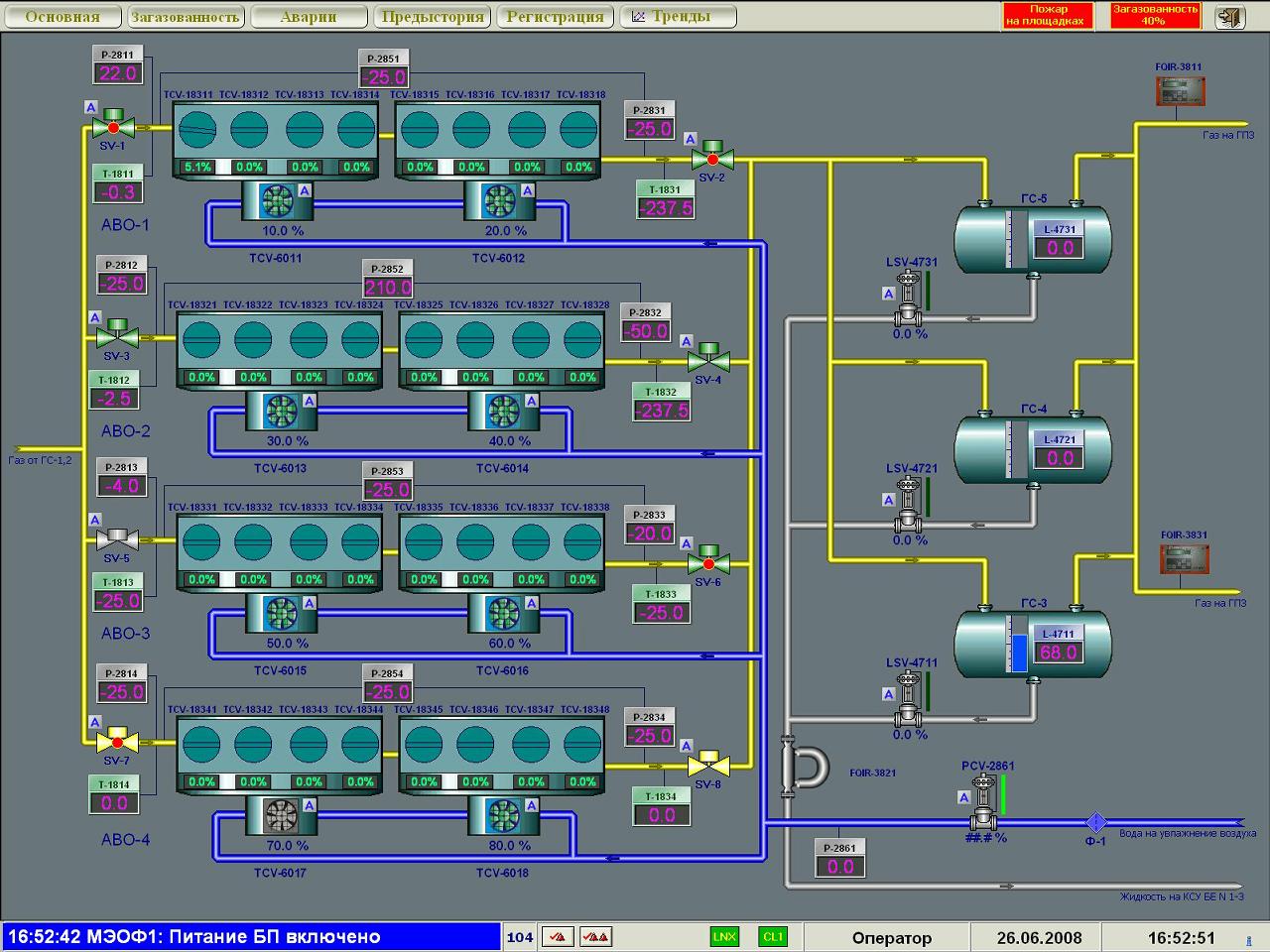

 Основная мнемосхема АВО
