АСУТП Насосной перекачки подтоварной воды ДНС-1 Ермаковского месторождения
08.07.2008 00:00

Заказчик

ОАО «Нижневартовское нефтегазодобывающее предприятие» (ННП)

Краткая характеристика объекта

Ермаковское месторождение. Насосная перекачки подтоварной воды. Реконструкция существующей АСУТП.

Выполненные работы

  • Разработка ПО
  • Пусконаладка

Основные характеристики программно-аппаратного комплекса

  • Верхний уровень: SCADA-система Rockwell Software FactoryTalk View
  • Нижний уровень: контроллеры Allen-Bradley ControlLogix
  • Панель оператора: PanelView 1000+
  • Полевая шина: ControlNet
  • Количество аналоговых входов: 44
  • Количество дискретных входов: 63
  • Количество дискретных выходов: 38
  • Объекты управления: насосы подтоварной воды, задвижки, вентиляторы.
  • Алгоритмы расчета: моточасы, ПАЗ.

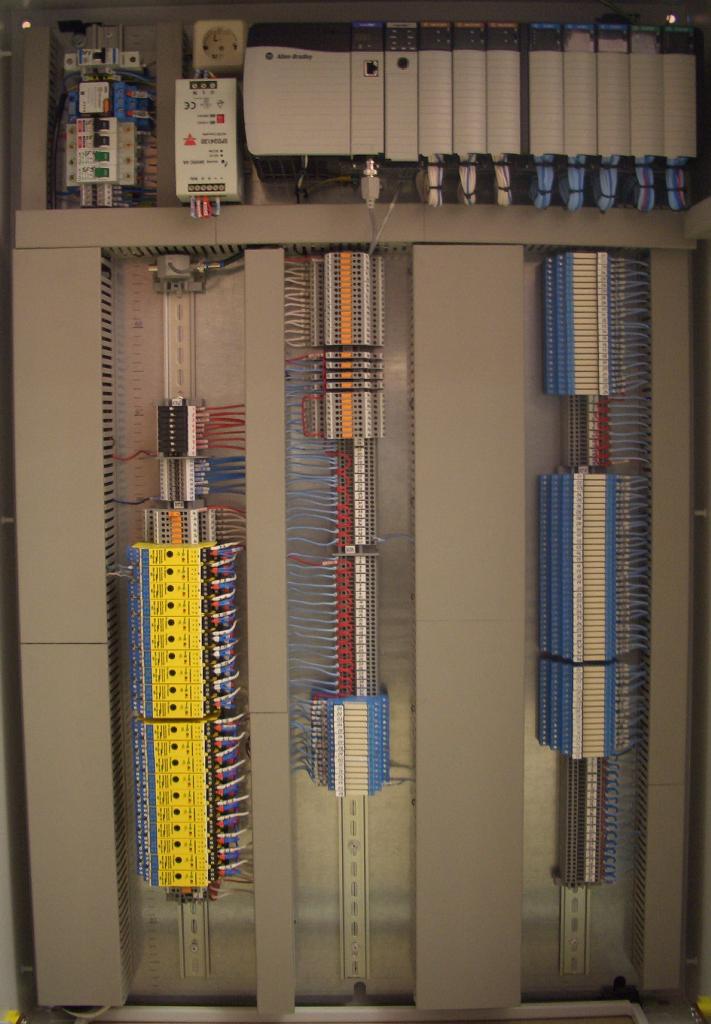

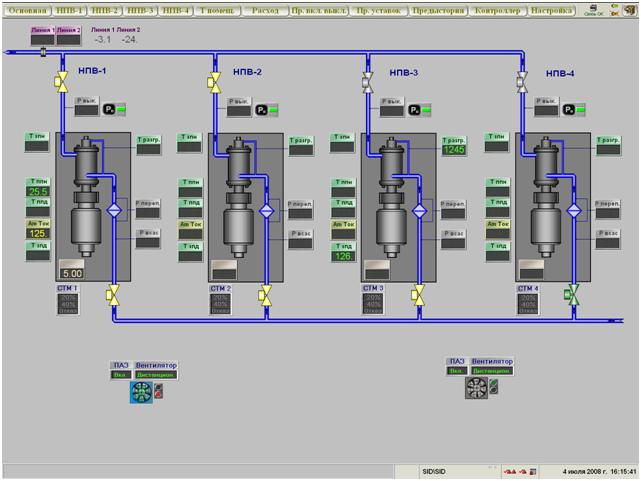

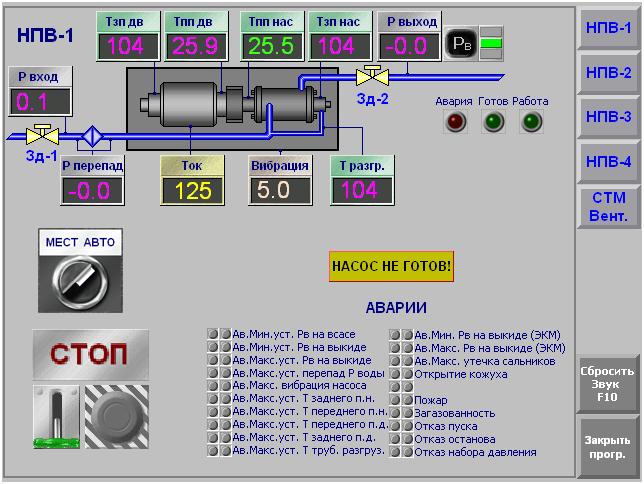

 Шкаф контроллера ControlLogix  Мнемосхема насосной  Мнемосхема насоса на панели оператора
