АСУТП путевого сепаратора-осушителя газопровода ДНС-4 «Кошильская» - ДНС-1 «Пермяковская»
25.11.2008 00:00

Заказчик

ОАО «Нижневартовское нефтегазодобывающее предприятие» (ННП)

Краткая характеристика объекта

  • Участок газопровода
  • Пост загазованности, пожарная сигнализация, насосы, задвижки

Выполненные работы

Разработка ПО

Основные характеристики программно-аппаратного комплекса:

  • Верхний уровень: SCADA-система Rockwell Software RSView32
  • Нижний уровень: контроллеры Allen-Bradley ControlLogix
  • Полевая шина: Ethernet
  • Количество аналоговых входов: 16
  • Количество дискретных входов: 32
  • Количество дискретных выходов: 32
  • Объекты управления: Задвижки, насосы.
  • Алгоритмы расчета: ПАЗ, АВР, предыстория смены технологических уставок, моточасы, импульсный расход

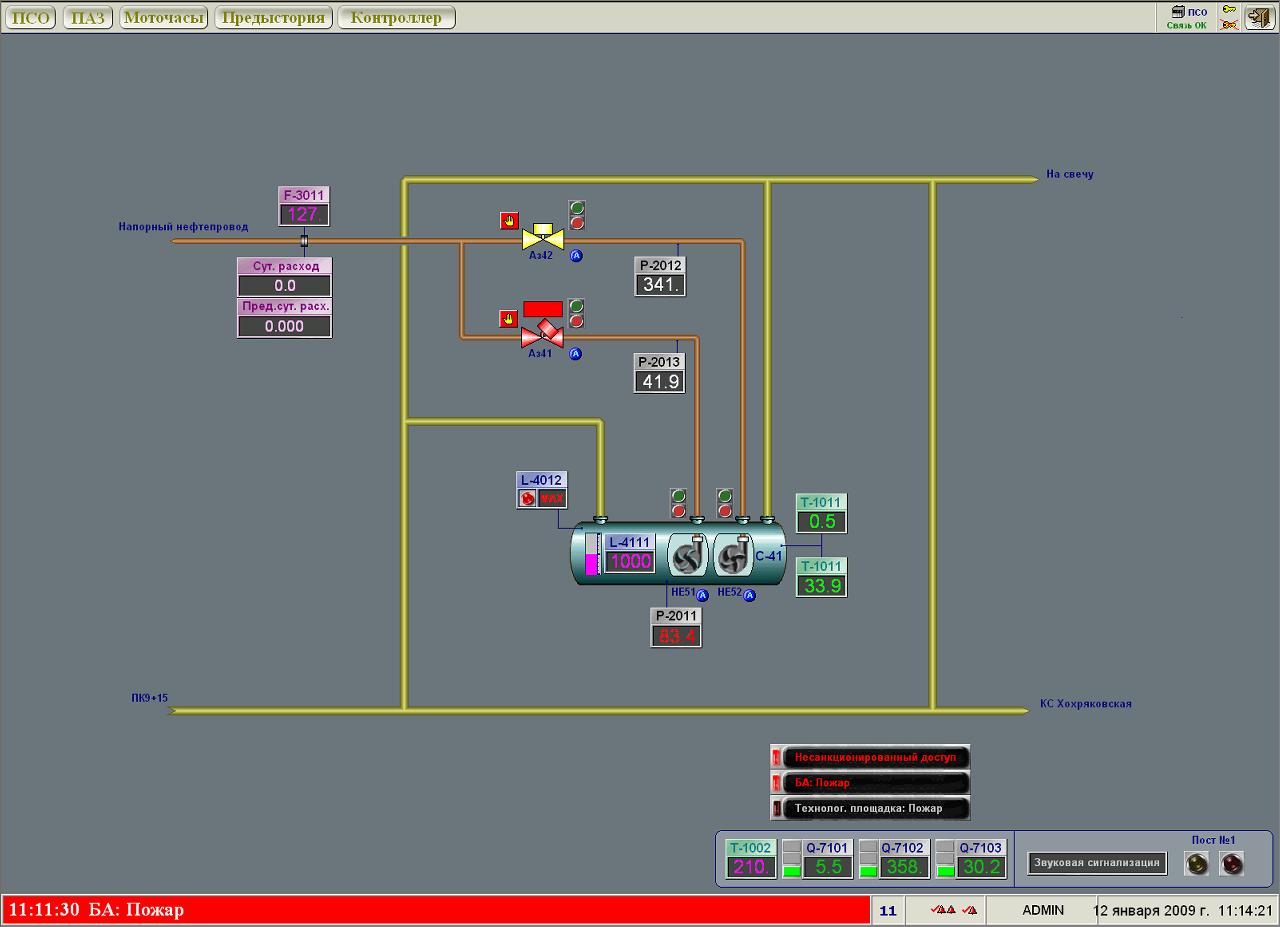

Основная мнемосхема
