АСУТП Вакуумной Компрессорной Станции и Транспортной Компрессорной станции(АСУТП ВКС и ТКС) на ДНС-4 Кошильского месторождения ОАО «ННП»
25.11.2008 00:00

Заказчик

ОАО «Нижневартовское нефтегазодобывающее предприятие» (ННП)

Краткая характеристика объекта

  • Вакуумная компрессорная станция и транспортная компрессорная станция
  • ПИД-регулирование, пост загазованности, пожарная сигнализация, приточная вентиляция, насосы, компрессоры ТАКАТ.

Выполненные работы

Разработка ПО

Основные характеристики программно-аппаратного комплекса:

  • Верхний уровень: SCADA-система Rockwell Software RSView32
  • Нижний уровень: контроллеры Allen-Bradley ControlLogix
  • Полевая шина: Ethernet
  • Количество аналоговых входов: 96
  • Количество аналоговых выходов: 8
  • Количество дискретных входов: 128
  • Количество дискретных выходов: 128
  • Объекты управления: аналоговые клапана, дискретные клапана, вентиляторы, задвижки, насосы, компрессоры.
  • Алгоритмы расчета: ПАЗ, предыстория смены технологических уставок, моточасы, импульсный расход.

Особенности системы

Связь с вычислителем расхода (БКТ.М) и узлом дозирования химреагента (УДХ) по RS-485

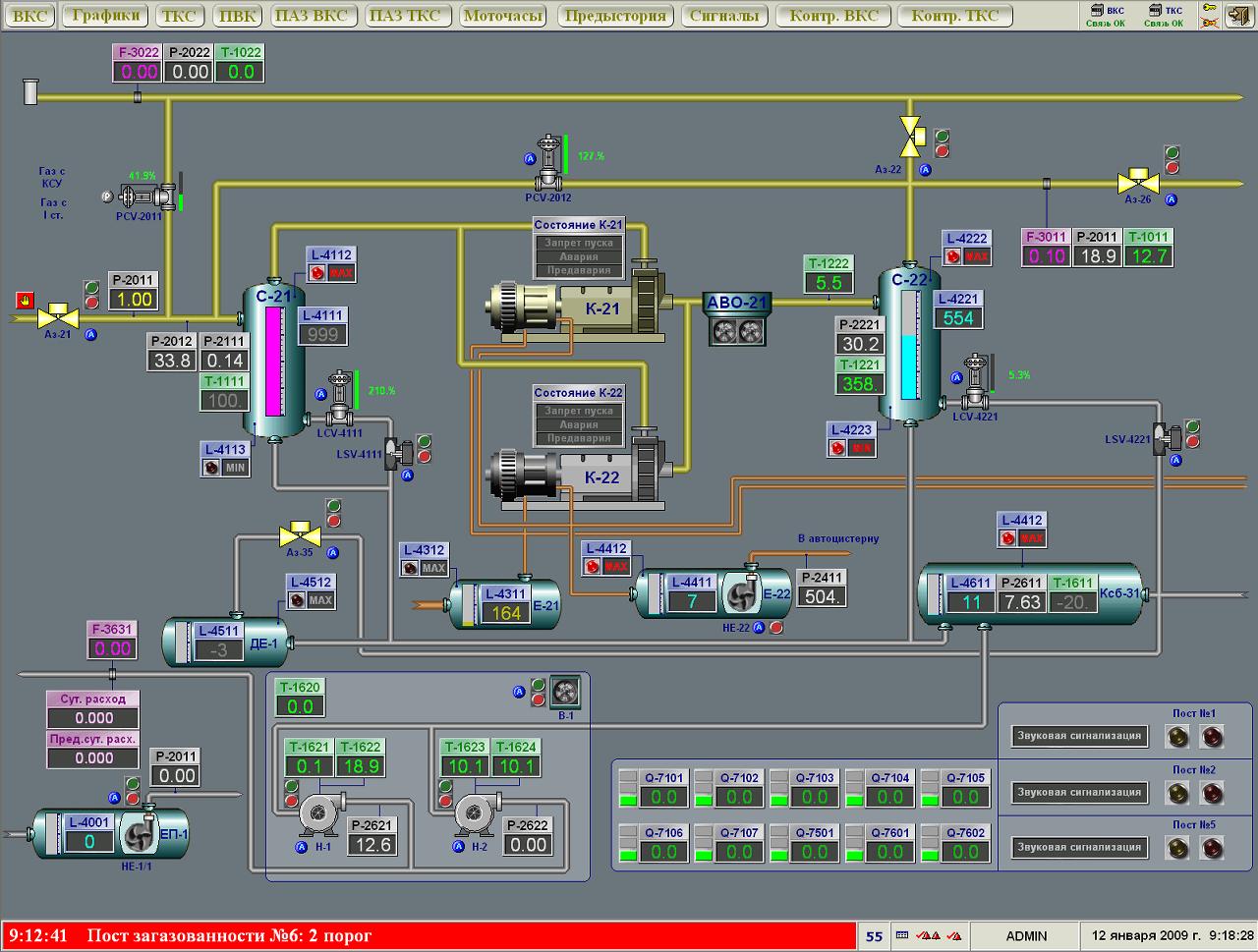

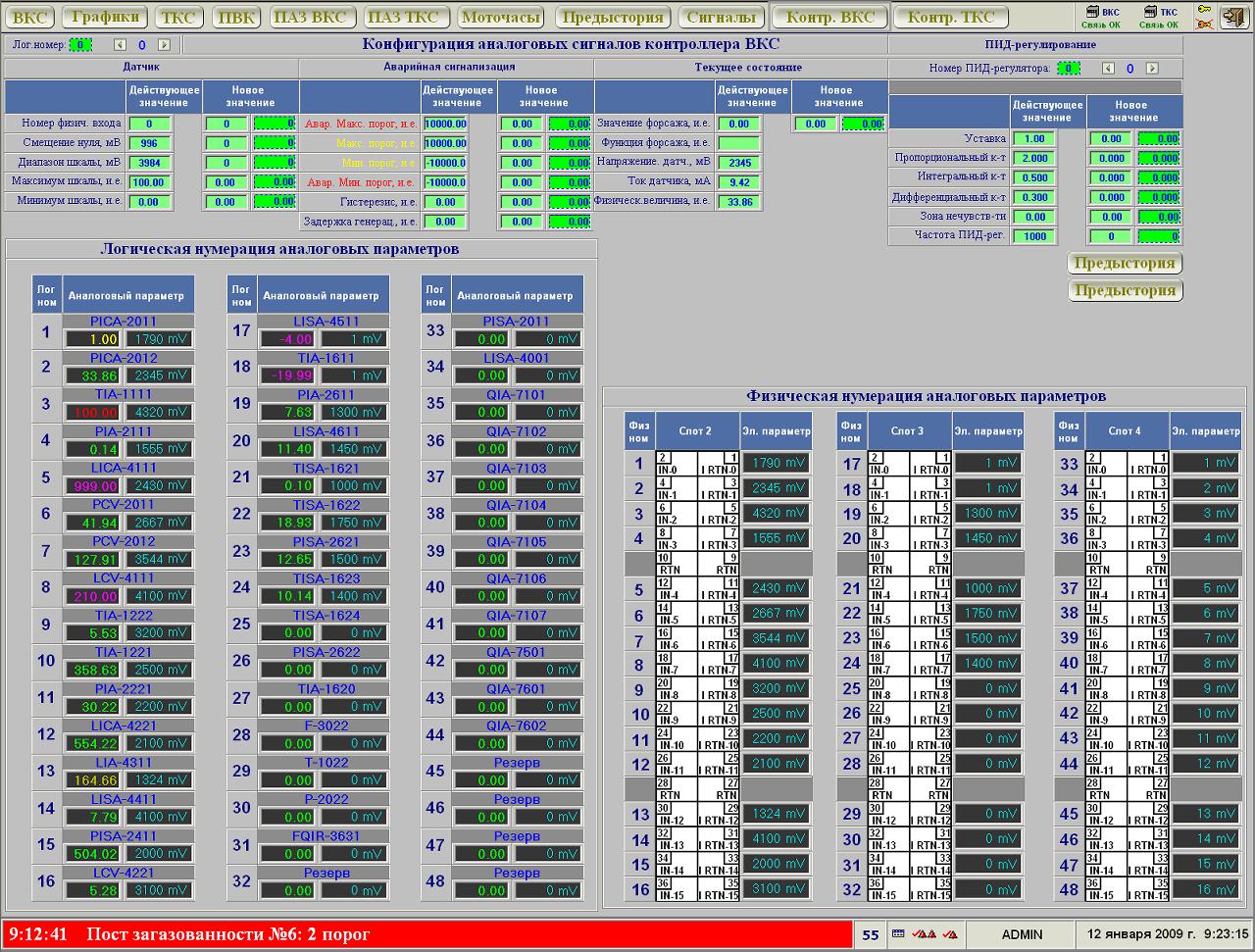

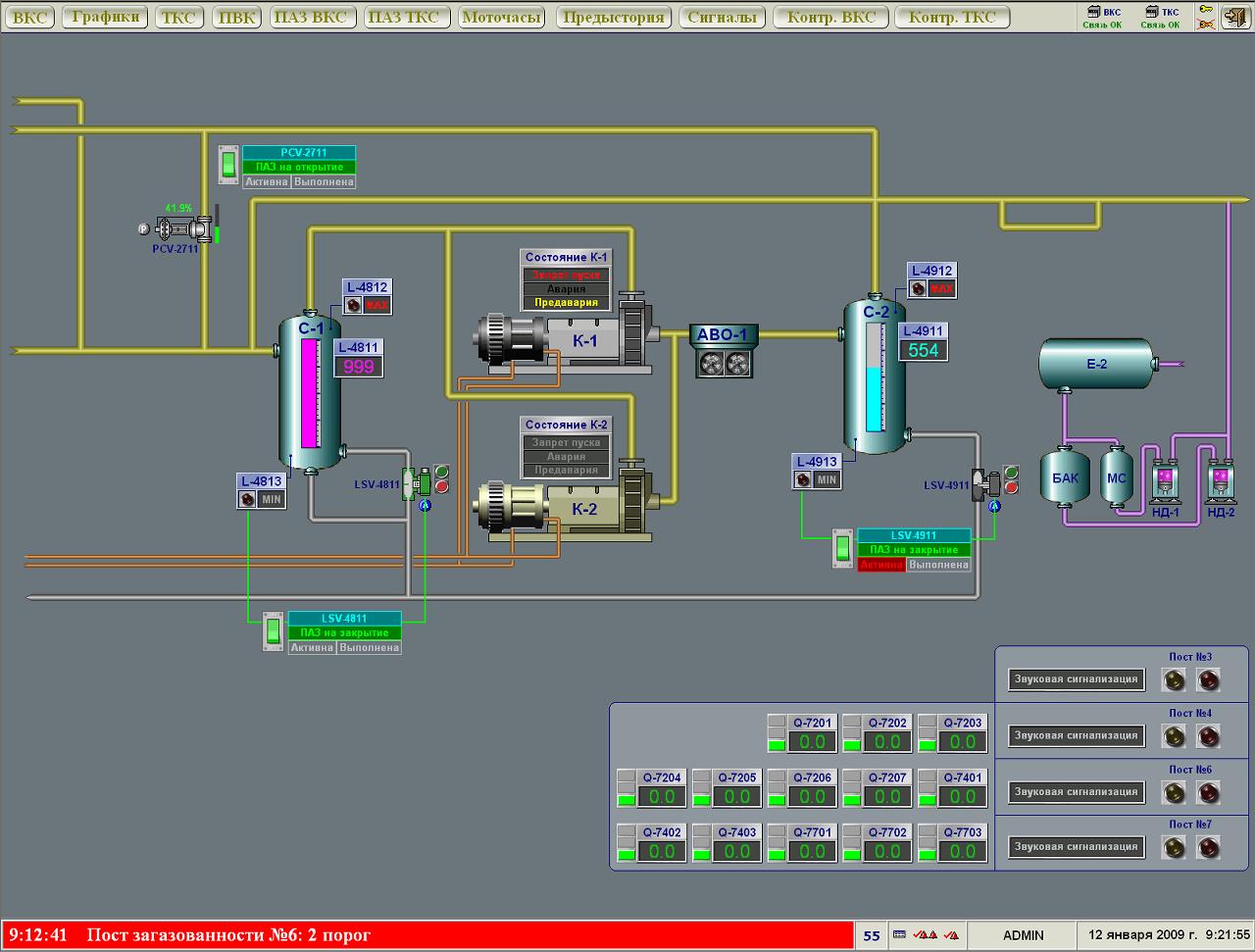

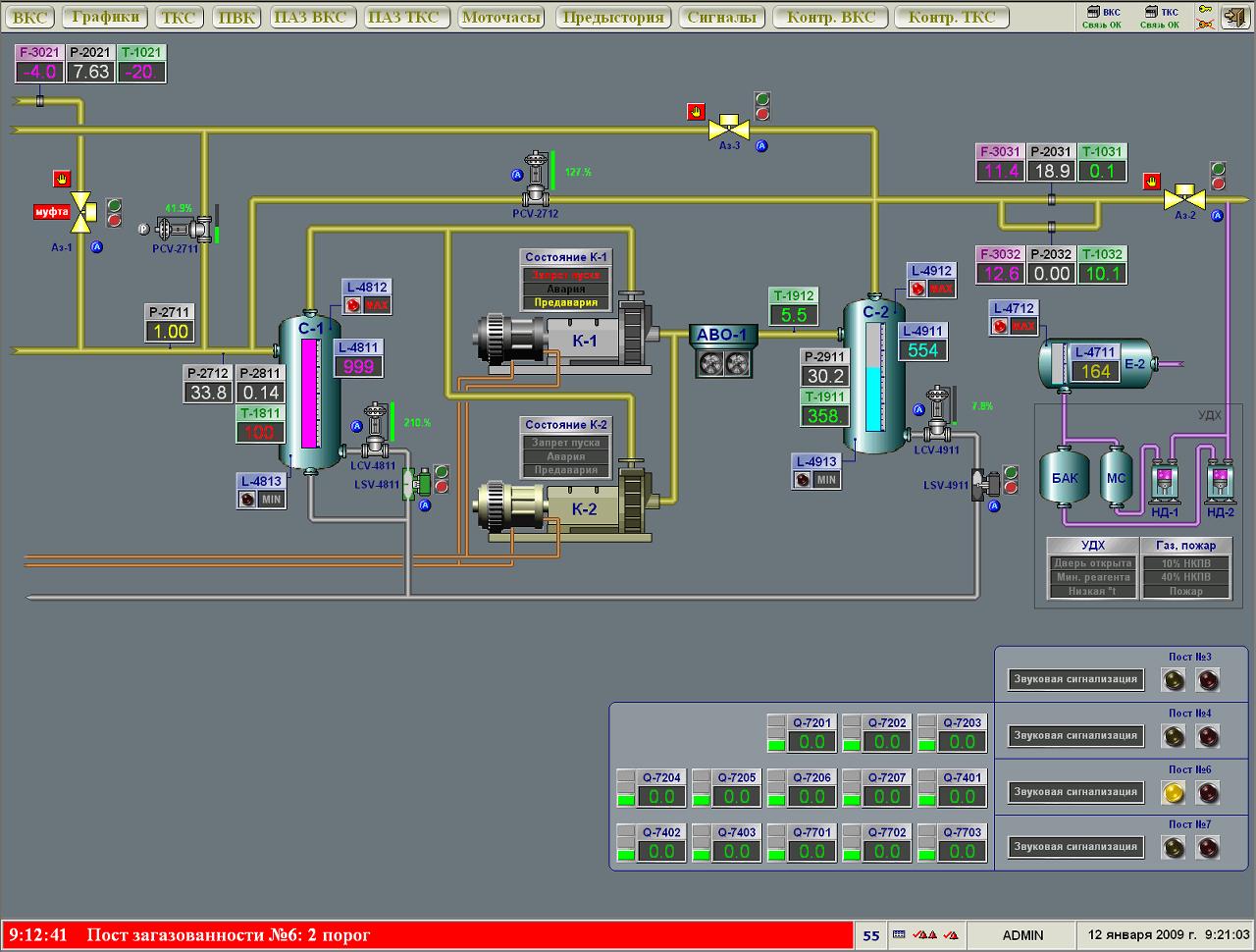

 Основная мнемосхема ВКС  Мнемосхема противо-аварийной защиты (ПАЗ) ВКС  Основная мнемосхема ТКС  Мнемосхема противо-аварийной защиты (ПАЗ) ТКС  Экран настройки контроллера
